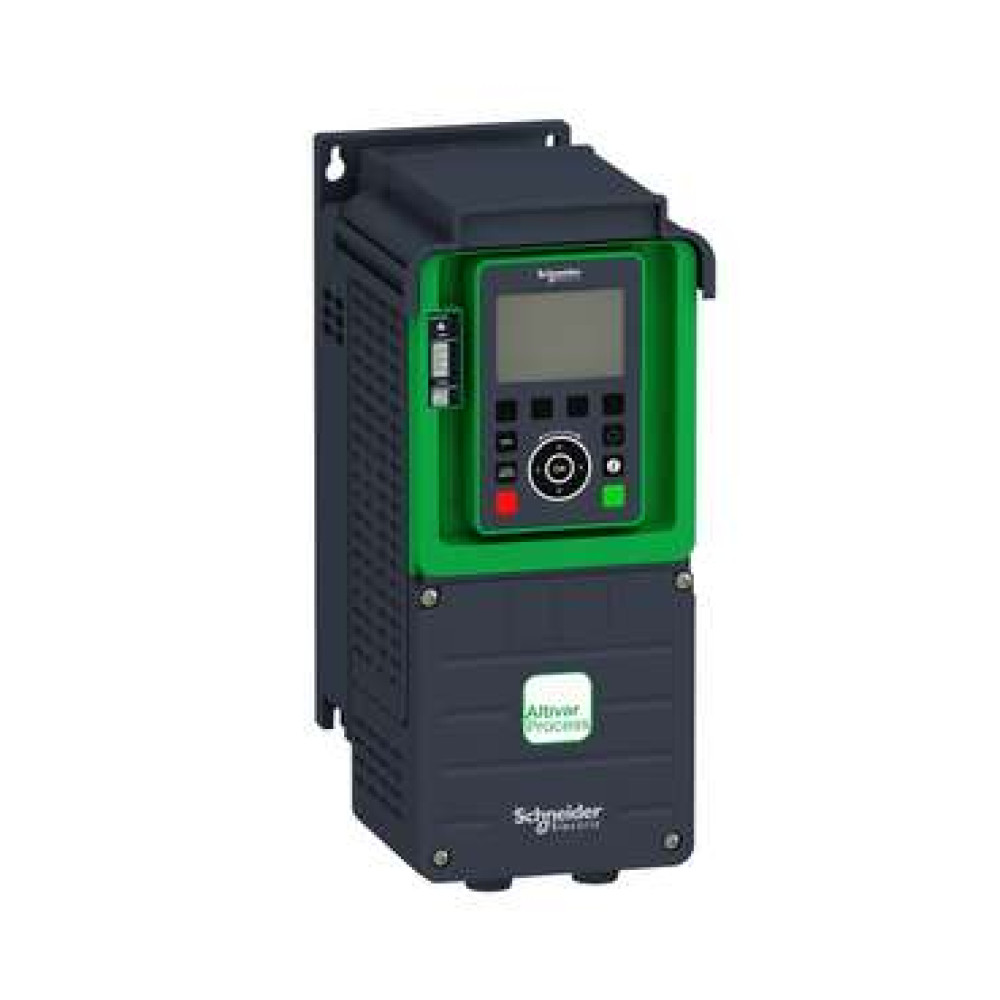

Преобразователь частоты ATV930 5,5/4кВт 380В 3ф. ATV930U55N4

Серия продукта
Altivar Process ATV900
Тип продукта
Привод с регулируемой частотой вращения
Область применения
Промышленное использование
Краткое название устройства
ATV930
Исполнение
Стандартное исполнение
С тормозным прерывателем
Назначение продукта
Асинхронные электродвигатели
Синхронные двигатели
фильтр электромагнитной совместимости
Встроенный с 50 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C2
Встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
степень защиты IP
IP21 в соответствии с IEC 61800-5-1
IP21 в соответствии с IEC 60529
степень защиты
UL тип 1 в соответствии с UL 508C
Тип охлаждения
Принуд. конвекция
частота сети питания
50...60 Hz +/- 5 %
число фаз сети
3 фазы
[Us] номинальное напряжение сети
380...480 В - 15...10 %
мощность двигателя, кВт
5,5 кВт (нормальная нагрузка)
4 кВт (тяжелые условия)
мощность двигателя, л.с.
7,5 лс нормальная нагрузка
5 лс тяжелые условия
линейный ток
10,4 А в 380 В (нормальная нагрузка)
9,1 А в 480 В (нормальная нагрузка)
8 А в 380 В (тяжелые условия)
7,2 А в 480 В (тяжелые условия)
предполагаемый линейный Isc
50 кА
полная мощность
7,6 кВ·А в 480 В (нормальная нагрузка)
6 кВ·А в 480 В (тяжелые условия)
непрерывный выходной ток
12,7 А в 4 kHz для нормальная нагрузка
9,3 А в 4 kHz для тяжелые условия
макс. переходной ток
15,2 А в течение 60 с (нормальная нагрузка)
14 А в течение 60 с (тяжелые условия)
Профиль управления асинхронным электродвигателем
Режим оптимизированного момента
Переменный стандартный момент
Постоянный стандартный момент
профиль управления синхронным двигателем
Электродвигатель с постоянными магнитами
Synchronous reluctance motor
выходная частота привода
0,1…599 Гц
номинальн. частота коммутации
4 kHz
частота коммутации
2...16 kHz регулируем.
4...16 kHz с понижающим коэффициентом
функция защиты
STO (безопасное выключение крутящего момента) SIL 3
number of preset speeds
16 предустановленных скоростей
Протокол порта обмена данными
Ethernet/IP
Modbus TCP
Modbus последовательн.
option module
Слот A: модуль соединения для Profibus DP V1
Слот A: модуль соединения для Profinet
Слот A: модуль соединения для DeviceNet
Слот A: модуль соединения для EtherCAT
Слот A: модуль соединения для шлейф CANopen RJ45
Слот A: модуль соединения для CANopen SUB-D 9
Слот A: модуль соединения для CANopen винтовые зажимы
Slot A/slot B/slot C: модуль расширения с дискретными и аналоговыми вх/вых
Slot A/slot B/slot C: модуль расширения выходных реле
Slot B: 5/12 В digital encoder interface module
Slot B: analog encoder interface module
Slot B: resolver encoder interface module
модуль соединения для Ethernet Powerlink
Дополнительные характеристики
Выходное напряжение
