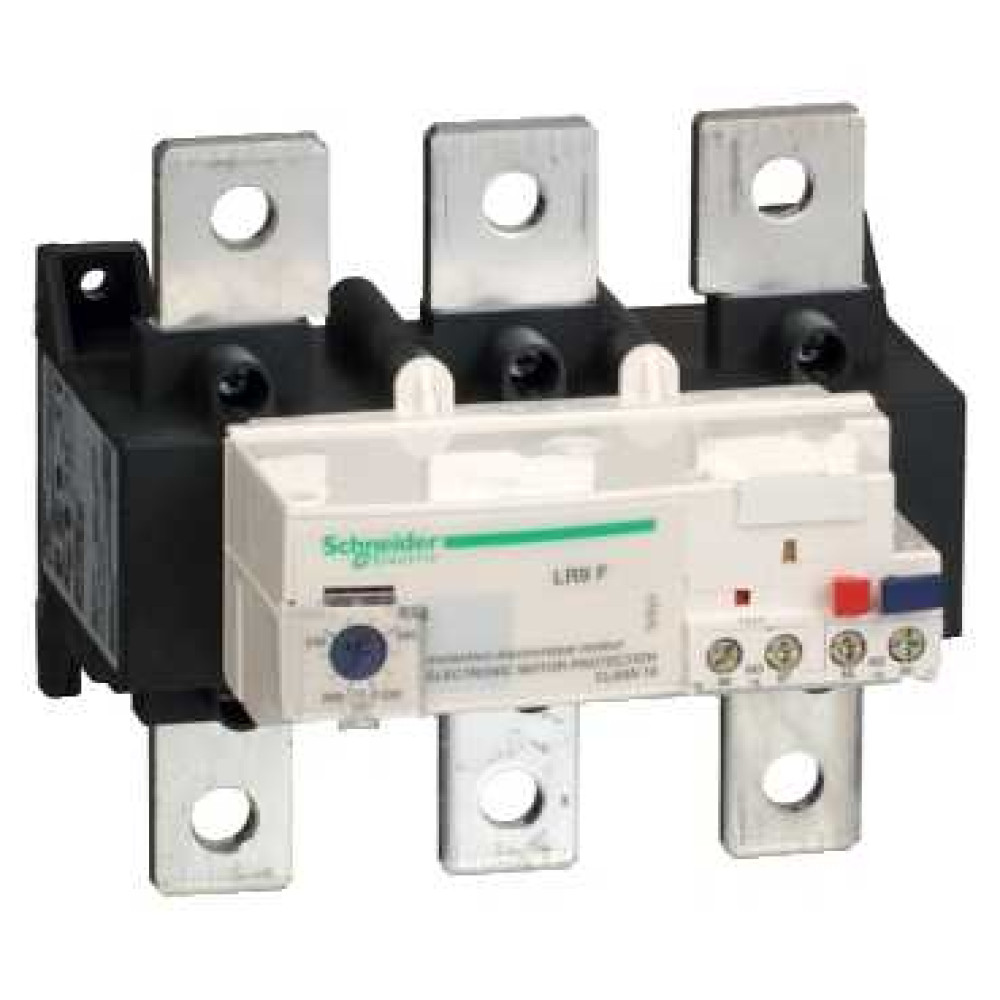

LR9F7381. Тепловое реле перегрузки 630А КЛАС 10

Основные характеристики
Коммерческий статус Коммерциализировано
Диапазон TeSys
Наименование продукта TeSys F
Краткое имя устройства LR9F
Тип изделия или аксессуара Thermal overload relay
Relay application Motor protection
Совместимость продуктов LC1F400...LC1F630
LC1F800
Тип сети DC
Overload tripping class Class 20 В соответствии с IEC 60947-4
Функция сигнализации Alarm
Thermal protection adjustment range 380...630 А
Тип защиты AM fuses 630 А - for силовой части
GG fuse 800 А - for силовой части
GG fuse 5 А - for цепей управления
GB2 circuit breaker 5 А - for цепей управления
BS fuse 5 А - for цепей управления
Функция сигнализации Pre-alarm indicator
Количество на один комплект Набор из 10 шт.
Дополнительно
Частота сети 50/60 Hz
[Us] номинальное напряжение питания 24 V DC
Пределы напряжения питания 17...32 В
Монтажная основа Рейка
Direct on contactor
Tripping threshold 1.12 +/- 0.06 In tripping В соответствии с IEC 60947-4-1
1.05 +/- 0.06 In alarm В соответствии с IEC 60947-4-1
Устойчивость к перенапряжению 4 кВ В соответствии с IEC 61000-4-5
Номинальное рабочее напряжение 1000 V AC 50/60 Hz для силовой части в соответствии с VDE 0110 group C
[Ui]Номинальное напряжение изоляции 1000 В AC силовой части в соответствии с IEC 60947-4
[Uimp]Номинальное импульсное выдерживаемое напряжение 8 кВ В соответствии с IEC 60947-1
Phase failure sensitivity Tripping in 4 s +/- 20 % В соответствии с IEC 60947-4-1
Reset Manual reset
Temperature compensation -20...70 °C
Потребляемый ток
