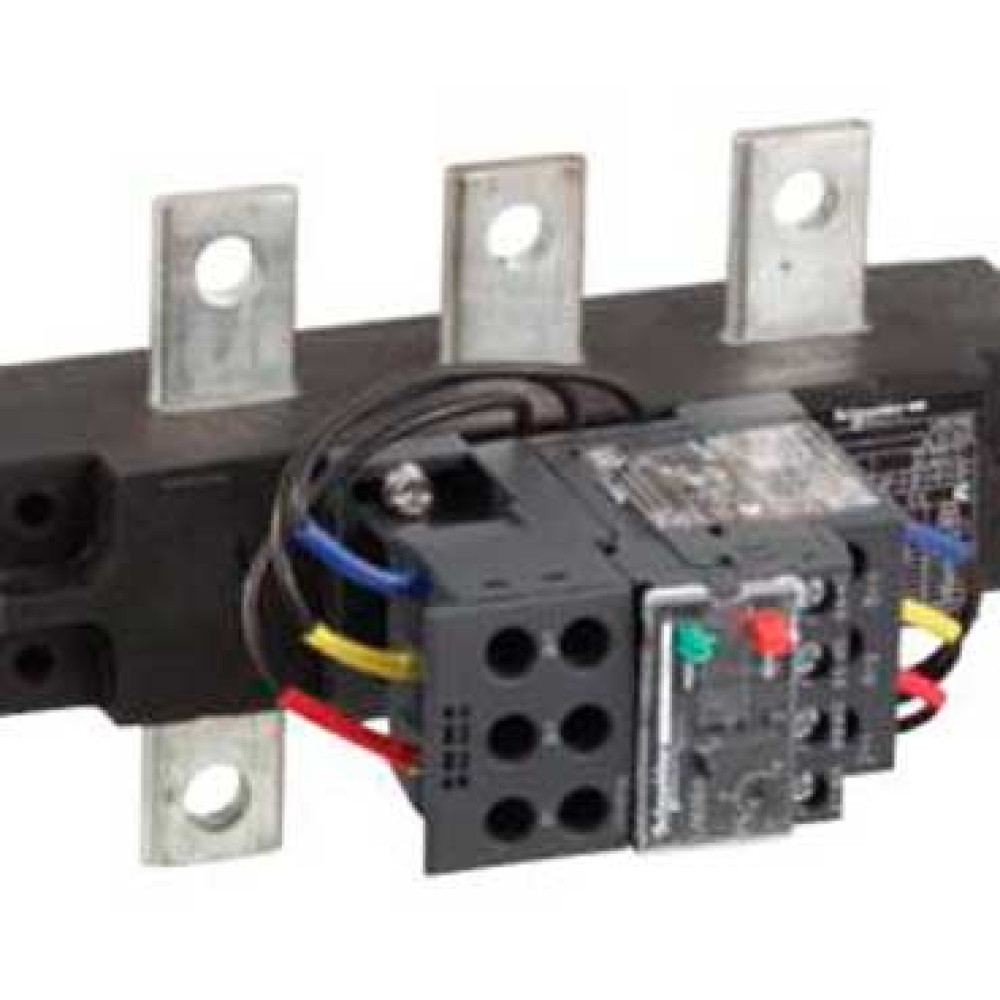

LRE480. Тепловое реле перегрузки Е 51…81A

ртикул (Каталожный номер):LRE480
Наименование: Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 51 - 81А, для защиты электродвигателей
Назначение: Защита цепей переменного тока и электродвигателей от:
- перегрузки
- обрыва фаз
- затянутого времени пуска
- продолжительного заклинивания ротора
Совместное использование:Тепловое реле LRE480 может применяться со следующими контакторами:
- при непосредственном монтаже под контактор - LC1E120, LC1E160
- при отдельной установке, дополнительно - LC1E200, LC1E250, LC1E300, LC1E400, LC1E500, LC1E630
Принцип действия: - Постоянный контроль тока, потребляемого электродвигателем
- Изменение положения контактов вспомогательных теплового реле при превышении током установленного значения(уставки)
- Размыкание НЗ-контактом реле цепи катушки упарвления контактора
- Отключение контактора и остановка электродвигателя
- Уставка срабатывания: 1.14±0.06 x Ir, где Ir - тепловой ток
- Чувствительность к обрыву фазы - реле срабатывает, если ток в 2-х фазая составляет 130% от Ir, а в 3-й фазе равен 0
Класс срабатывания: 10A
Срабатывание реле в течение 2...10с при токе, равном 7.2 x Ir
Число полюсов: 3 полюса
Номинальное напряжение изоляции: 6 кВ
Рабочее напряжение:690 В AC
Диапазон токов тепловой уставки:51...81 А
