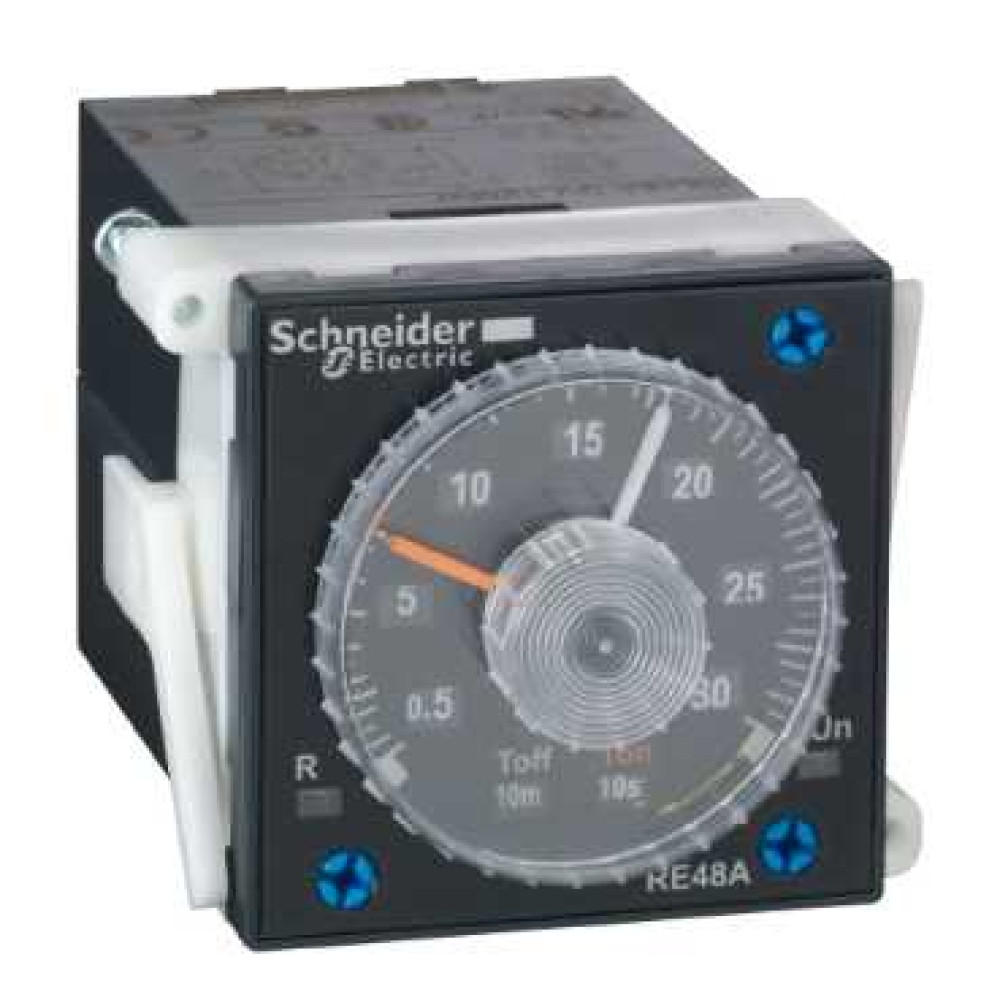

RE48AMH13MW. Реле часу багатофункціональне 48х48 / = 24-240В

Основные характеристики
Коммерческий статус Коммерциализировано
Серия Zelio Time
Тип изделия или аксессуара Electronic timing relay
Тип подключения Plug-in sub-base 8 контакт(ы)
Тип дискретного выхода Реле
Тип контакта и соединения Timed contact, AgNi (cadmium free)
Instantaneous contact, AgNi (cadmium free)
Наименование компонента RE48A
Тип выдержки времени A1
A2
H1
H2
Диапазон выдержки времени 0.02...1.2 с
0.05...3 с
0.2...12 гн
0.2...12 мин
0.2...12 с
0.5...30 гн
0.5...30 мин
0.5...30 с
2...120 гн
2...120 мин
2...120 с
5...300 гн
5...300 мин
5...300 с
[Us] номинальное напряжение питания 24...240 V AC/DC 50/60 Hz
Voltage range 0.9...1.1 Us DC
0.85...1.1 Us AC
[In] номинальный ток 5 А
Дополнительно
Product front plate size 48 x 48 mm
Control type Селекторный переключатель на front panel
Материал корпуса Self-extinguishing
Точность повторения +/- 0.2 % of the maximum setting value В соответствии с IEC 61812-1
Temperature drift +/- 0.02 %/°C of the maximum setting value В соответствии с IEC 61812-1
Voltage drift +/- 1 %/V of the maximum setting value 24...48 V
+/- 0.2 %/V of the maximum setting value 48...240 V
Setting accuracy of time delay +/- 5 % of full scale для 25 °C в соответствии с IEC 61812-1
Минимальная длительность импульса 20 мс
Время возврата >= 25 мс on de-energisation
Pick up duration 55 мс
On-load factor 100 %
Энергопотребление, ВА 4.8 В·А 240 V
1.1 В·А 24 V
Потребляемая мощность, Вт 1.7 Вт 240 V
0.5 Вт 24 V
Breaking capacity 1250 В·А
Минимальный ток переключнения 100 мА
Максимальный ток переключения 5 А
Максимальное напряжение переключения 250 В AC/DC
Электрическая износостойкость 100000 циклы
Минимальная коммутационная способность 30000000 циклы
Выходное напряжение 240 V 1.5 А AC-15
30 V 2 А DC-13
240 V 5 А AC-12
Маркировка CE
Устойчивость к перенапряжению 2 кВ (основном режиме) в соответствии с IEC 61000-4-5 level 3
1 кВ (дифференциальном режиме) в соответствии с IEC 61000-4-5 level 3
Монтажная основа Base mounted: socket
Panel mounted: system supplied with the product
Диалоговые средства LED indicator зеленый on steady: relay energised, no timing in progress
LED indicator зеленый flashing: relay energised timing in progress
1 LED желтый output relay state
