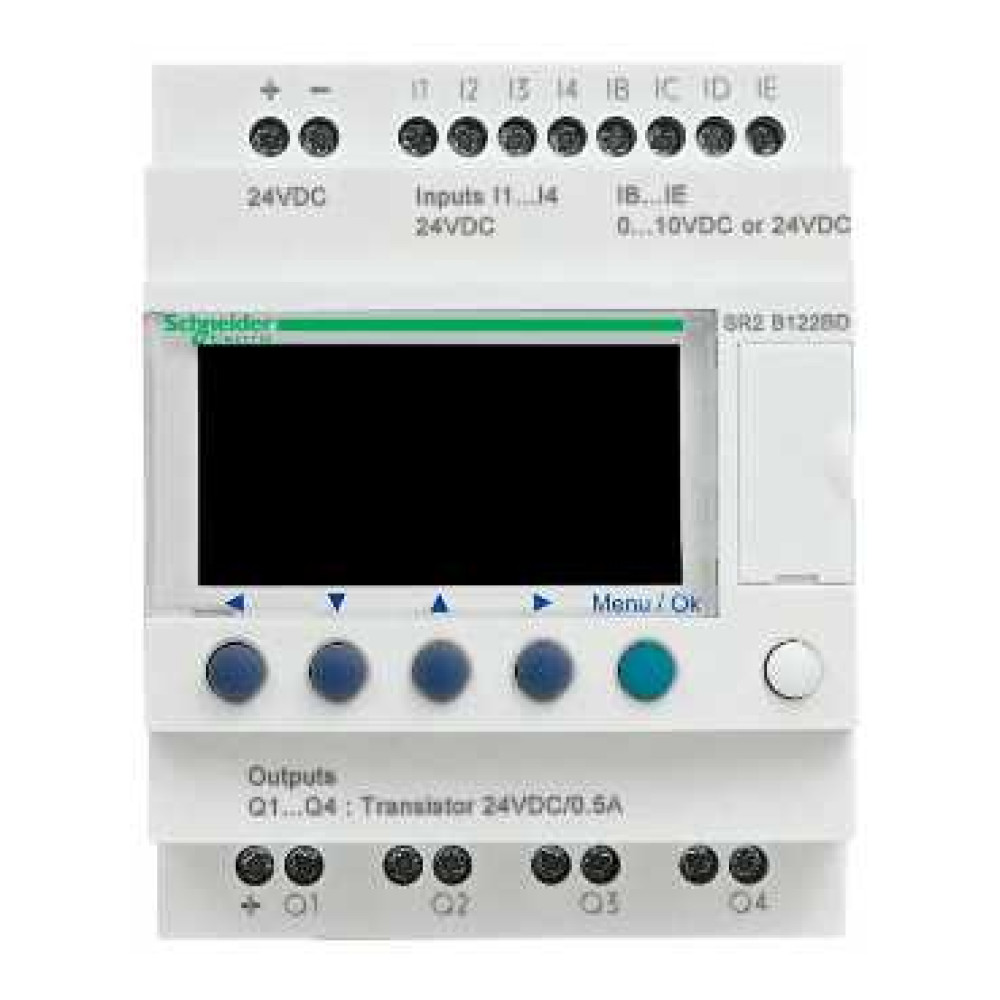

SR2B122BD. Інтелектуальне логічне програмоване реле Zelio Logic 12 вх/вих, дисплей+годинник, =24В

Основные характеристики
Коммерческий статус Коммерциализировано
Серия Zelio Logic
Тип изделия или аксессуара Compact smart relay
Дополнительно
Local display With
Number or control scheme lines 120 с ladder programming
= 15 В для IB...IG used as discrete input circuit
>= 15 В для I1...IA and IH...IR discrete input circuit
Гарантированное напряжение в состоянии 0 = 1.2 мА для IB...IG used as discrete input circuit
Гарантированный ток в состоянии 0 < 0.75 мА для I1...IA and IH...IR discrete input circuit
Совместимость входа 3-wire proximity sensors PNP (дискретного входа)
Количество аналоговых входов 4
Тип аналогового входа Common mode
Диапазон аналогового входа 0...10 V
0...24 V
Макс. допустимое напряжение 30 V (analogue input circuit)
Разрешение аналогового сигнала 8 bits
Значение LSB 39 mV (analogue input circuit)
Время преобразования Smart relay cycle time для analogue input circuit
Conversion error +/- 6.2 % для 55 °C для analogue input circuit
+/- 5 % для 25 °C для analogue input circuit
Точность повторения +/- 2 % для 55 °C для analogue input circuit
Operating distance 10 m between stations, with screened cable (sensor not isolated) для analogue input circuit
Входное сопротивление 7.4 кОм (I1...IA and IH...IR discrete input circuit)
12 кОм (IB...IG used as discrete input circuit)
12 кОм (IB...IG used as analogue input circuit)
Number of outputs 4 транзистор выходы
Выходное напряжение 24 V (транзисторн. вых.)
Предел выходного напряжения 19.2...30 V DC (транзисторн. вых.)
Ток нагрузки 0.5...0.625 А (транзисторн. вых.)
[Uд] Дифференциальное напряжение
