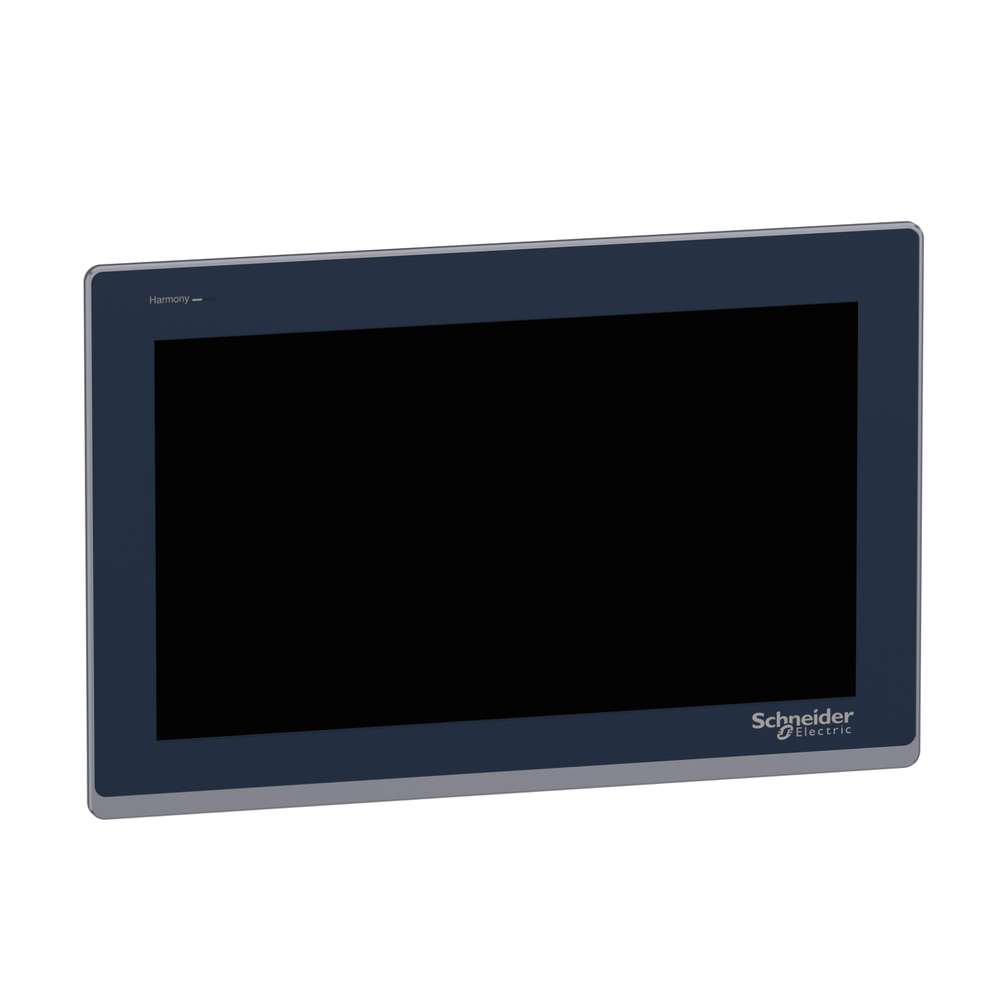

Сенсорна панель оператора ST6 15", 24В. HMIST6700

Серія продукту
Harmony ST6
Тип виробу або компоненту
Touch panel screen
Позначення програмного забезпечення
EcoStruxure Operator Terminal Expert
имя процессора
ARM Cortex-A8
Додаткове
размеры экрана
15 inch
тип екрану
Colour TFT LCD
display colour
16 million colours
расширение экрана
1366 x 768 pixels FWXGA
touch panel
Single touch analogue resistive
backlight lifespan
50000 hours с white
brightness
16 levels
символьный шрифт
ASCII
ASCII (European characters)
Chinese (simplified Chinese)
Japanese (ANK, Kanji)
Katakana
Korean
Taiwanese (traditional Chinese)
[Us] номинальное напряжение питания
24 V DC (+/- 20 %)
Пускова потужність
30 А
диалоговые средства
Світлодіодний індикатор green, steady для offline
Світлодіодний індикатор green, steady для Діючий
Світлодіодний індикатор green, flashing для Діючий
Світлодіодний індикатор green, faded для stand-by
Світлодіодний індикатор orange, flashing для software starting up
Світлодіодний індикатор red, steady для power supply (ON)
Світлодіодний індикатор red, flashing для Діючий
Світлодіодний індикатор red, off для power supply (OFF)
???????????? ????????
18,5 Вт
количество страниц
200 application pages
processor frequency
800 МГц
port Ethernet
10/100BASE
memory description
Device memory 1 GB
Backup memory 512 kB
User data memory 128 MB
встроенные интерфейсы
1 COM1 serial link - 1 SUB-D 9-pin female - RS232C (курс: 2400...115200 bps)Дно
1 COM2 serial link - разъем RJ45 - RS485 (курс: 2400...115200 bps)back
COM2 serial link (курс: 2400...187500 bps)back
1 USB 2.0 type AДно
1 USB 2.0 type micro B
2 Ethernet
Живлення
External supply
realtime clock
Built-in 0...50 °C
Built-in 10...90 % RH
downloadable protocols
Modbus
Uni-TE
Third party protocols
Бренд
Schneider Electric Modicon
Mitsubishi Melsec
Omron Sysmac
Rockwell Automation Allen-Bradley
Siemens Simatic
способ монтажа
By 6 screws 1.6...5 mm thick panel в соответствии с UL 61010-2-201
By 6 screws в соответствии с EN 61131-2
By 6 screws в соответствии с IEC 61000-6-2
Матеріал корпусу
PC
front material
Aluminium
Маркування
CE
монтажные размеры
394 x 250 mm panel cut dimension
Висота
268 мм
Ширина
412 мм
Глибина
50 мм
Вага виробу
2,7 кг
