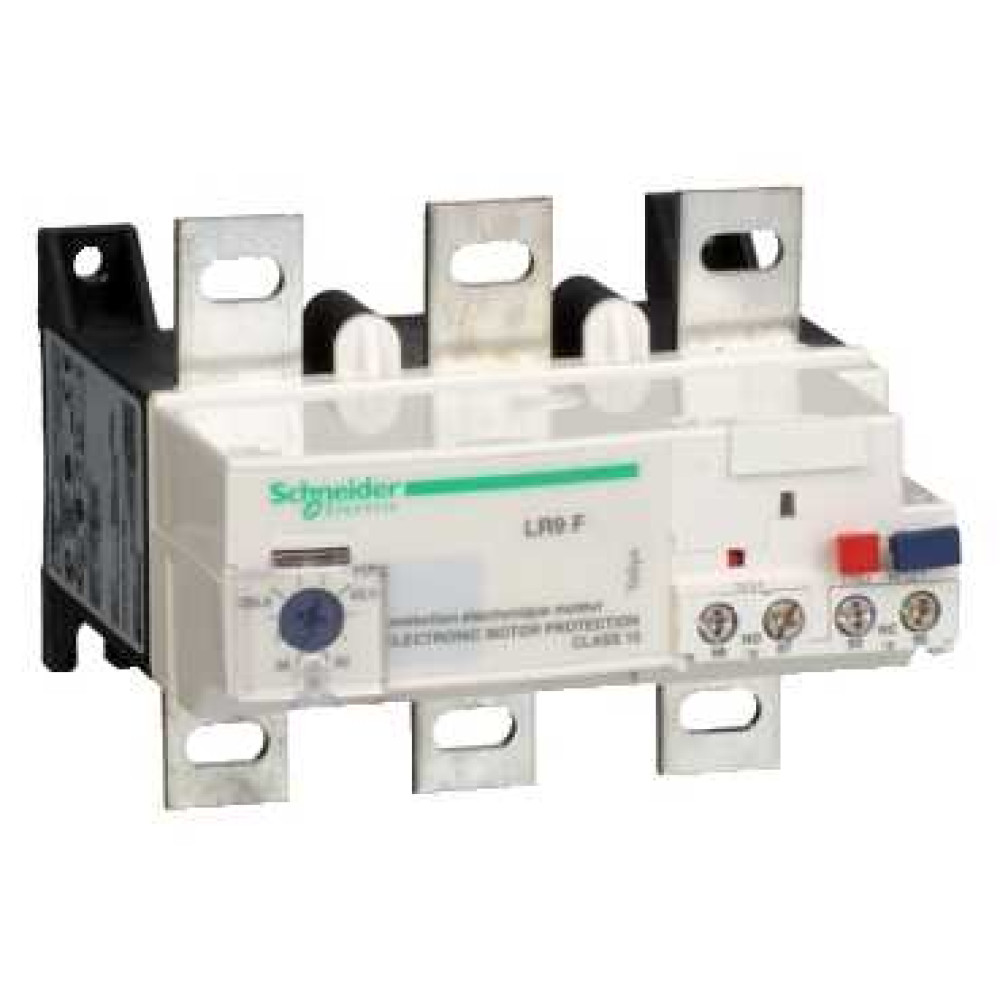

LR9F5371. Теплове реле перевантаження 220А КЛАС 10

Основные характеристики
Коммерческий статус Коммерциализировано
Диапазон TeSys
Наименование продукта TeSys F
Краткое имя устройства LR9F
Тип изделия или аксессуара Electronic thermal overload relay
Relay application Motor
Совместимость продуктов LC1F185...LC1F400
Тип сети DC
Overload tripping class Class 10
Функция сигнализации Alarm
Thermal protection adjustment range 132...220 А
Тип защиты GG fuse 315 А - for силовой части
AM fuses 250 А - for силовой части
GG fuse 5 А - for цепей управления
GB2 circuit breaker 5 А - for цепей управления
BS fuse 5 А - for цепей управления
Количество на один комплект Набор из 10 шт.
Дополнительно
Частота сети 50/60 Hz
[Us] номинальное напряжение питания 24 V DC
Пределы напряжения питания 17...32 В
Монтажная основа Рейка
Direct on contactor
Tripping threshold 1.12 +/- 0.06 In tripping В соответствии с IEC 60947-4-1
1.05 +/- 0.06 In alarm В соответствии с IEC 60947-4-1
Устойчивость к перенапряжению 4 кВ В соответствии с IEC 61000-4-5
[Ith] 5 А для цепей управления
Максимальная мощность 600 В·А для 600 V AC
600 В·А для 380 V AC
600 В·А для 220 V AC
50 Вт для 110 V DC
45 Вт для 220 V DC
400 В·А для 110 V AC
25 Вт для 440 V DC
200 В·А для 48 V AC
100 Вт для 48 V DC
100 Вт для 24 V DC
100 В·А для 24 V AC
Номинальное рабочее напряжение 1000 V AC 50/60 Hz для силовой части в соответствии с VDE 0110 group C
[Ui]Номинальное напряжение изоляции 1000 В AC силовой части в соответствии с IEC 60947-4
[Uimp]Номинальное импульсное выдерживаемое напряжение 8 кВ В соответствии с IEC 60947-1
Phase failure sensitivity Tripping in 4 s +/- 20 % В соответствии с IEC 60947-4-1
Reset Manual reset on front relay
Temperature compensation -20...70 °C
Потребляемый ток
