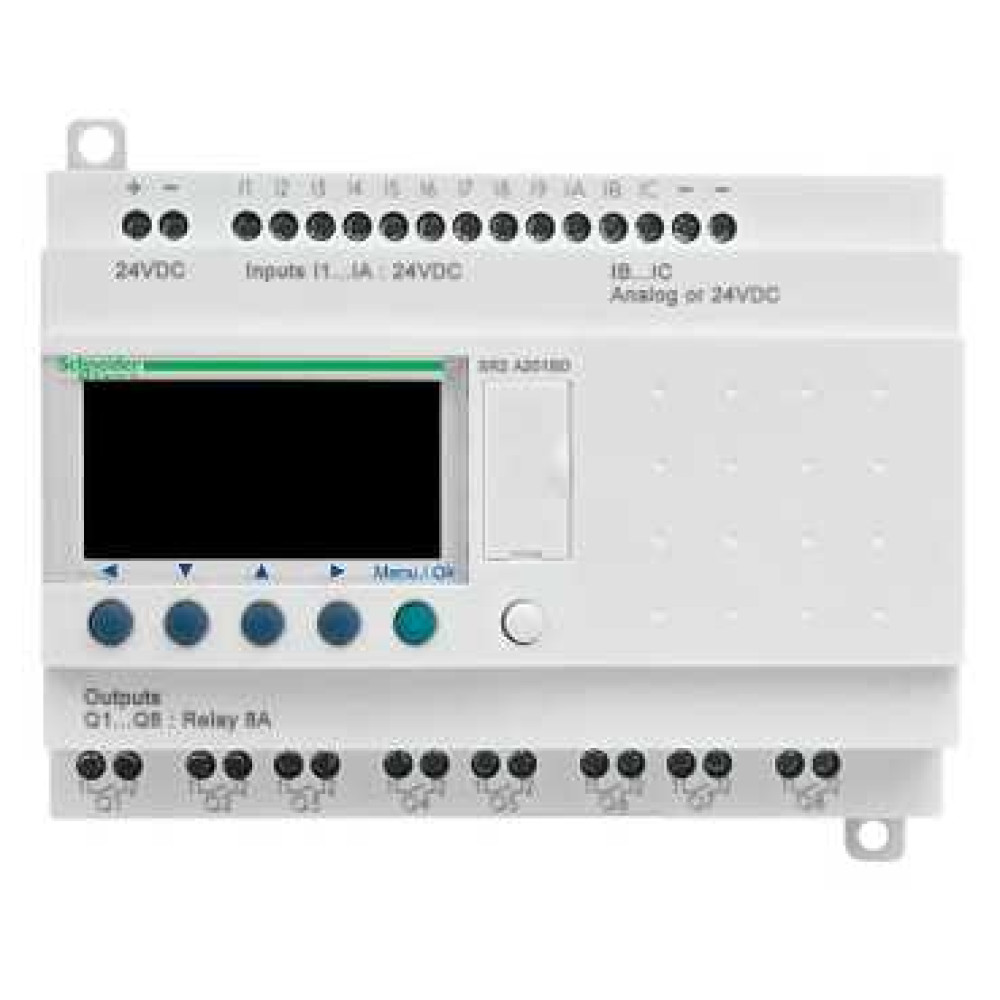

SR2A201BD. Інтелектуальне логічне програмоване реле Zelio Logic 20 вх/вих, дисплей =24В

Основные характеристики
Коммерческий статус Коммерциализировано
Серия Zelio Logic
Тип изделия или аксессуара Compact smart relay
Дополнительно
Local display With
Number or control scheme lines 120 с ladder programming
= 15 В для IB...IG used as discrete input circuit
>= 15 В для I1...IA and IH...IR discrete input circuit
Гарантированное напряжение в состоянии 0 = 1.2 мА для IB...IG used as discrete input circuit
Гарантированный ток в состоянии 0 < 0.5 мА для IB...IG used as discrete input circuit
Совместимость входа 3-wire proximity sensors PNP (дискретного входа)
Количество аналоговых входов 2
Тип аналогового входа Common mode
Диапазон аналогового входа 0...10 V
0...24 V
Макс. допустимое напряжение 30 V (analogue input circuit)
Разрешение аналогового сигнала 8 bits
Значение LSB 39 mV (analogue input circuit)
Время преобразования Smart relay cycle time для analogue input circuit
Conversion error +/- 6.2 % для 55 °C для analogue input circuit
+/- 5 % для 25 °C для analogue input circuit
Точность повторения +/- 2 % для 55 °C для analogue input circuit
Operating distance 10 m between stations, with screened cable (sensor not isolated) для analogue input circuit
Входное сопротивление 7.4 кОм (I1...IA and IH...IR discrete input circuit)
12 кОм (IB...IG used as discrete input circuit)
12 кОм (IB...IG used as analogue input circuit)
Number of outputs 8 relay выходы
Предел выходного напряжения 5...30 V DC (релейн. вых.)
24...250 V переменого тока (релейн. вых.)
Тип контакта и соединения NO для релейн. вых.
Output thermal current 8 A for all 8 outputs (релейн. вых.)
Электрическая износостойкость 500000 циклы DC-13 для 24 V, 0.6 А для релейн. вых. в соответствии с EN/IEC 60947-5-1
500000 циклы DC-12 для 24 V, 1.5 А для релейн. вых. в соответствии с EN/IEC 60947-5-1
500000 циклы AC-15 для 230 V, 0.9 А для релейн. вых. в соответствии с EN/IEC 60947-5-1
500000 циклы AC-12 для 230 V, 1.5 А для релейн. вых. в соответствии с EN/IEC 60947-5-1
Switching capacity in mA >= 10 мА для 12 V (релейн. вых.)
Operating rate in Hz 10 Гц (режим холостого хода) для релейн. вых.
0.1 Гц (at Ie) для релейн. вых.
Механическая прочность 10000000 циклы (релейн. вых.)
[Uimp]Номинальное импульсное выдерживаемое напряжение 4 кВ В соответствии с EN/IEC 60947-1 and EN/IEC 60664-1
Clock Without
Время реакции 5 ms (from state 1 to state 0) для релейн. вых.
10 ms (from state 0 to state 1) для релейн. вых.
Разъемы Винтовые контакты, момент затяжки: 2 x 0.25...2 x 0.75 mm? AWG 24...AWG 18 гибкий с наконечником
Винтовые контакты, момент затяжки: 2 x 0.2...2 x 1.5 mm? AWG 24...AWG 16 обжатый
Винтовые контакты, момент затяжки: 1 x 0.25...1 x 2.5 mm? AWG 24...AWG 14 гибкий с наконечником
Винтовые контакты, момент затяжки: 1 x 0.2...1 x 2.5 mm? AWG 25...AWG 14 обжатый
Винтовые контакты, момент затяжки: 1 x 0.2...1 x 2.5 mm? AWG 25...AWG 14 semi-solid
Момент затяжки 0.5 Н.м
Категория перенапряжения III В соответствии с EN/IEC 60664-1
Вес изделия 0.38 кг
